Nazwa urzadzenia	Opis	Programy wynikowe	Programy zrodłowe	Materialy dodatkowe
Dekoder DCC SUSI	EP 2012/08 AVT-5355 A AVT-5355 B AVT-5355 C Funkcjonalnosc: ABC Programowanie Paged Programowanie PoM (od wersji V1.2) Programowanie Direct Adresowanie krótkie Adresowanie długie Poprawione ABC poprawione dekodowanie DCC HLU Stabilizacja napięcia na silniku niezależnie od napięcia na szynach CV2, 5, 136 - wartosć w voltach tryb jazdy manewrowej: - prędkosć zmniejszona do wartosci wpisanej w CV136 - z obu stron swiatła białe - blokowanie czerwonych swiateł przez wyjscie funkcyjne F1, F2 lub F3 płynniejsze przyspieszanie i zwalnianie 6 wyjsć funkcyjnych, w tym: - 2 do sterowania oswietleniem (po 200mA) - 2 (F1, F2) dodatkowe mocy (200mA) - 2 (F3, F4) TTL (max 20mA) płynne rozjasnianie i sciemnianie swiateł wyjscie SUSI (do dekodera dzwiękowego - w trakcie testow) Forum dotyczace dekodera	Programy wynikowe	Programy zrodlowe	Schemat
Dekoder DCC na procesorze ATtiny85 Nowa testowa wersja programu	EP 2009/09 str. 31 AVT-5201 A Funkcjonalnosc: ABC Programowanie Paged Programowanie PoM (od wersji V1.2) Programowanie Direct testowa (V2.0) wersja programu Adresowanie krótkie Adresowanie długie testowa (V2.0) wersja programu Poprawione ABC testowa (V2.0) wersja programu poprawione dekodowanie DCC testowa (V2.0) wersja programu HLU testowa (V2.0) wersja programu Stabilizacja napięcia na silniku testowa (V2.0) niezależnie od napięcia na szynach CV2, 5, 136 - wartosć w voltach testowa (V2.0) wersja programu tryb jazdy manewrowej: - prędkosć zmniejszona do wartosci wpisanej w CV136 - z obu stron swiatła białe - blokowanie czerwonych swiateł przez wyjscie funkcyjne F1, F2 lub F3 (hardware z AtMega88/168) Dla sprzętowej wersji dekodera na AtMega88/168 (opis niedługo na łamach EP): płynniejsze przyspieszanie i zwalnianie (zmiana PWM1/256, a nie 8/256) wyjsć funkcyjnych, w tym: - 2 do sterowania oswietleniem (po 200mA) - 2 (F1, F2) dodatkowe mocy (200mA) - 2 (F3, F4) TTL (max 20mA) płynne rozjasnianie i sciemnianie swiateł wyjscie SUSI (do dekodera dzwiękowego - w opracowaniu) UWAGA! Gdy amplituda napięcia sygnału DCC bedzie zbyt niska, dekoder nie bedzie poprawnie dekodował rozkazów. W takiej sytuacji należy zmniejszyć wartoć rezystorów R2 i R4 lub zwiększyc R1 i R3. Forum dotyczace dekodera	Programy wynikowe	Programy zrodlowe	Schemat

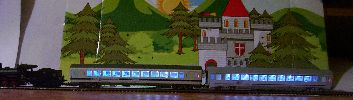

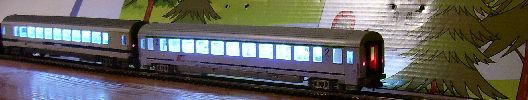

Oswietlenie Wagonu DCC	Oswietlenie Wagonu DCC EP 2011/05 str. 58 AVT-1617 A+ AVT-1617 B AVT-1617 UK Dekoder steruje owietleniem wagonu. Płytka jest przystosowana do wagonów PIKO HOBBY, ale dekoder mozna od niej odciac i wykorzystac w dowolnym wagonie. Dekoder umozliwia wlaczanie/wylaczanie oswietlenia w: przedziałach przedsionkach konca skladu zaleznie od kierunku jazdy Mozliwa jest niezalezna regulacja oswietlenia we wszystkich w/w strefach w 256 krokach Obslugiwane sposoby programowania: Paged PoM Direct testowa (V2.0) wersja programu Adresowanie krótkie Adresowanie długie testowa (V2.0) wersja programu	Programy wynikowe	Program zrodlowy
Sterownik przejazdu DCC	Obsluga dzwieku, swiatel ostrzegawczych i zapor sterowanych serwem. EP 2011/04 str. 29 AVT-5287 A+ AVT-5287 B AVT-5287 UK	Program wynikowy
Symulator efektu spawania i burzy	Uklad generatora przypadkowych rozblyskow bialej diody led. Dzięki zastosowaniu mikrokmontrolera mozna uzyskac realistyczne efekty, niemozliwe przy zastosowaniu prostych rozwiazan opartych o multiwibratory (np NE555). W kodzie zrodlowym mozna ustalic kilka parametrow: czestotliwosc blyskow - losowy zakres, typowo 5..100ms czas spawania (typowo 1..5sekund) oraz czas przerwy (2..9sekund) czas pracy (1..3minuty) oraz przewa w pracy (2..4minuty) Efekty pracy mozna zobaczyc na YouTube: nagranie 1 nagranie 2 nagranie 3 Do efektu burzy paramatry trzeba ustawić inaczej. Na stronie jest dostępny kod zrodlowy i wynikowy dla efektu "spawarka" i "burza". EP 2011/01 str. 44 AVT-1604 A+ AVT-1604 B AVT-1604 UK	Program wynikowy	Program zrodlowy	Materiały dodatkowe
Modul petli (Funkcjonalny odpowiednik modulu LENZ LK100)	Przeznaczony do budowy petli i trójkatow. Znajdzie także zastosowanie na obrotnicach. EP 2010/10 str. 38 AVT-5259 A+ AVT-5259 B AVT-5259 UK	Programy wynikowe
Centralka NanoX	Obsluga do 31 manipulatorow, posiada wbudowany interfejs do komputera (USB i RS232C). Przerobka boostera MiniDCC AVT-5211 do odczytywania informacji zwrotnej. Problemy z boosterem AVT-5211. EP 2010/05 str. 34 AVT-5234 A+ AVT-5234 UK Forum dotyczace centralki	Materiały do pobrania		Materiały do pobrania
Manipulator do NanoX	EP 2010/08 str. 43 AVT-5253 A+ AVT-5253 UK Forum dotyczace manipulatora	Materiały do pobrania		Materiały do pobrania
Mini DCC Centralka Mini DCC z Bosterem	Obsługa 4 lokomotyw i 99 zwrotnic. Ustawianie do 26 tras przejazdu max 123 kroki (ustawienia zwrotnic, semaforów, rogatek, itp). EP 2009/11 str. 34 Problemy z boosterem AVT-5211. AVT-5211 A+ AVT-5211 UK	Materiały do pobrania	Materiały do pobrania	Materiały do pobrania
Dekoder mocy DCC (Uniwersalny 8-wyjsc OC 3A)	Odpowiedni do sterowania zwrotnicami elektromagnetycznych, oswietleniem, rogatkami, itp. Praca w trybie "LENZ" i "Dual mode". EP 6/2010 str. 38 AVT-5238 A+ AVT-5238 UK	Programy wynikowe
Dekoder 4 zwrotnic DCC (Do zwrotnic z silownikami)	Obsluguje rozjazdy napedzane silownikami sterowane zamiana biegunowosci (np firmy Conrad). EP 6/2010 str. 40 AVT-5239 A+ AVT-5239 UK	Programy wynikowe
Kontroler semafora DCC (2 semafory 3 komorowe)	Wyswietla sygnaly S1, S2, S5, plynna zmiana swiatel, realizuje zatrzymanie lokomotywy przed semaforem (ABC), po ruszeniu lokomotywy i minięciu przez nia semafora automatycznie ustawiany jest sygnał S1. EP 7/2010 str. 47 AVT-5247 A+ AVT-5247 UK Schemat podlaczenia semaforow O zwiekszeniu pewnosci dzialania ABC mozna przeczytac tu	Programy wynikowe
Kontroler semafora DCC (4 semafory 2 komorowe)	Wyswietla sygnaly: S1, S2, plynna zmiana swiatel, realizuje zatrzymanie lokomotywy przed semaforem (ABC), po ruszeniu lokomotywy i minięciu przez nia semafora automatycznie ustawiany jest sygnał S1. EP 7/2010 str. 47 AVT-5248 A+ AVT-5248 UK Schemat podlaczenia semaforow O zwiekszeniu pewnosci dzialania ABC mozna przeczytac tu	Programy wynikowe
Kontroler semafora DCC (5 komór + tarcza ostrzegawcza)	Wyswietla sygnaly S1..S13 (bez sygnalow z pasem) oraz Sz i Ms2, plynna zmiana swiatel, realizuje zatrzymanie lokomotywy przed semaforem (ABC), po ruszeniu lokomotywy i minięciu przez nia semafora automatycznie ustawiany jest sygnał S1. EP 7/2010 str. 47 AVT-5249 A+ AVT-5249 UK Schemat podlaczenia semaforow O zwiekszeniu pewnosci dzialania ABC mozna przeczytac tu	Programy wynikowe
SBL Samoczynna Blokada Liniowa	EP 2009/08 str. 32 AVT-5198 A+ AVT-5198 UK	Programy wynikowe	Programy zrodlowe	PCB i SCH
TuShuuu Generator dzwiekow do lokomotywy	EP 2009/10 str. 40 AVT-5207 A+ AVT-5207 B AVT-5207 UK Forum dotyczace generatora Poprawiony spis elementów	Programy wynikowe	Programy zrodlowe	przekladowe dzwieki, schemat, ustawienie bitow konfiguracyjnych
Dekoder DCC na procesorze PIC16F84A		Programy wynikowe	Programy zrodlowe	Schemat
Przejzad automatyczny Sterownik swiateł i zapór na przejezdzie kolejowym	EP 2009/12 str. 32 AVT-5212 A
